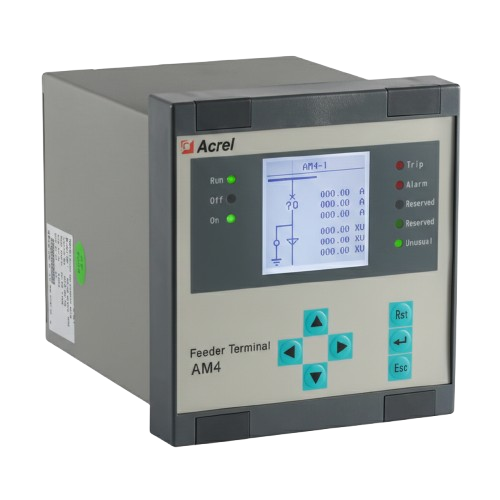

Relai Proteksi Seri AM4 untuk Gardu 35kV Industri & PLN

Relai Proteksi Seri AM4 adalah perangkat perlindungan berbasis mikrokomputer canggih yang dirancang khusus untuk memenuhi standar keamanan gardu induk dengan tegangan input mulai dari 35kV hingga level yang lebih tinggi. Sebagai unit kontrol dan proteksi utama, AM4 memastikan integritas sistem kelistrikan pada fasilitas kritis dengan mendeteksi gangguan secara instan dan melakukan pemutusan sirkuit secara presisi. Ketangguhan perangkat ini telah terbukti secara luas di berbagai sektor vital, termasuk industri listrik, pengolahan air, infrastruktur lalu lintas, pertambangan batu bara, hingga industri kimia dan metalurgi.

Dua Varian Utama: AM4-I dan AM4-U1

Seri AM4 hadir dalam dua spesifikasi utama yang disesuaikan dengan fokus parameter pemantauan:

1. AM4-I (Jenis Arus): Fokus pada perlindungan berbasis arus dengan dukungan 40 input arus.

2. AM4-U1 (Jenis Tegangan): Fokus pada monitoring tegangan dengan dukungan 44 input tegangan. Kedua tipe ini dilengkapi dengan 12 Digital Input (DI) dan 5 Digital Output (DO), memberikan fleksibilitas tinggi bagi operator untuk mengintegrasikan sinyal status dan instruksi kendali dalam satu panel distribusi.

Fitur Proteksi Arus dan Tegangan Komprehensif

Relai Proteksi Seri AM4 menawarkan lapisan keamanan berlapis untuk mencegah kerusakan aset transformator dan motor besar. Beberapa fungsi proteksi unggulannya meliputi:

• Proteksi Arus Lebih (Overcurrent): Mendukung tiga tahap proteksi dengan karakteristik waktu mundur (inverse time), memastikan pemutusan sirkuit yang responsif terhadap tingkat keparahan gangguan.

• Proteksi Arus Urutan Negatif: Melindungi motor dan generator dari panas berlebih akibat ketidakseimbangan beban.

• Fitur Penutup Balik (Auto-reclose): Meningkatkan kontinuitas daya dengan mencoba memulihkan sirkuit secara otomatis setelah gangguan sementara terdeteksi.

• Pelepas Beban Frekuensi Rendah: Melindungi stabilitas jaringan dengan melepaskan beban saat frekuensi sistem turun di bawah batas aman.

Sistem Alarm dan Monitoring yang Cerdas

Selain fungsi pemutusan (trip), seri AM4 berperan aktif dalam memberikan informasi diagnostik bagi operator. Perangkat ini dilengkapi dengan alarm kontrol kesalahan arus, alarm tanpa listrik, serta deteksi pemutusan PT (Potential Transformer). Khusus untuk tipe AM4-U1, tersedia alarm tegangan lebih dari nol alamiah yang sangat penting untuk mendeteksi gangguan tanah pada sistem yang tidak terhubung langsung ke bumi.

Integrasi Komunikasi Standar Internasional

Dalam ekosistem otomasi gardu modern, kemampuan komunikasi adalah syarat mutlak. Relai Proteksi Seri AM4 mendukung protokol komunikasi standar industri:

• ModBus-RTU: Memungkinkan integrasi mudah dengan sistem SCADA (Supervisory Control and Data Acquisition) dan PLC.

• IEC60870-5-103: Protokol standar internasional untuk pertukaran data antar perangkat proteksi dalam gardu induk.

Analisis Pasca-Gangguan dengan Catatan Kesalahan

Keunggulan lain dari seri AM4 adalah fitur Catatan Kesalahan (Fault Record). Saat terjadi insiden listrik, relai akan merekam data parameter sistem secara otomatis. Data ini memungkinkan teknisi untuk melakukan investigasi mendalam mengenai penyebab gangguan, membantu meminimalkan risiko kejadian serupa di masa depan, dan mempercepat proses pemeliharaan.

Spesifikasi Teknis Unggulan Seri AM4

• Aplikasi: Proteksi feeder, trafo, dan motor pada sistem 35kV+.

• Input Digital: 12 jalur untuk monitoring status switchgear.

• Output Digital: 5 jalur untuk kontrol pemutusan dan alarm eksternal.

• Desain: Casing mikrokomputer yang tahan terhadap interferensi elektromagnetik (EMC).

• Lingkungan Kerja: Dirancang untuk keandalan tinggi di lingkungan industri yang keras.
