Generator Sinyal Seri ASG10 Deteksi Gangguan Isolasi Medis

Generator Sinyal Seri ASG10 merupakan komponen krusial dalam ekosistem perlindungan kelistrikan di fasilitas kesehatan modern. Perangkat ini dirancang secara khusus untuk bekerja secara sinergis dengan monitor isolasi pintar tipe AIM-M200 dan AIL100. Fungsi utamanya adalah sebagai penyuntik sinyal uji yang memungkinkan sistem untuk mengetahui lokasi gangguan isolasi secara cepat dan presisi pada sistem distribusi tenaga listrik TI (Terra-Isolasi). Dalam lingkungan medis seperti ruang operasi (OK) atau ICU, kecepatan dalam menemukan titik kegagalan isolasi adalah kunci untuk menjaga keselamatan pasien dan kelangsungan fungsi peralatan medis.

Mekanisme Pelacakan Kesalahan Isolasi (Fault Location)

Pada sistem TI medis, kegagalan isolasi pertama tidak akan memicu pemutus sirkuit (circuit breaker), namun harus segera diperbaiki sebelum terjadi kegagalan kedua. Generator Sinyal Seri ASG10 berperan penting dalam tahap ini. Saat monitor isolasi mendeteksi adanya penurunan nilai tahanan isolasi di bawah ambang batas, ASG10 akan mulai menghasilkan sinyal uji khusus. Sinyal ini kemudian akan dideteksi oleh perangkat pencari kesalahan hilir, sehingga teknisi dapat mengetahui dengan tepat di sirkuit mana gangguan tersebut terjadi tanpa harus mematikan aliran listrik secara keseluruhan.

Fitur Deteksi Pemutusan Koneksi L1 dan L2

Keandalan sistem pemantauan sangat bergantung pada integritas koneksi fisik perangkat. Generator Sinyal Seri ASG10 dilengkapi dengan fitur cerdas yang mampu mendeteksi pemutusan koneksi pada terminal L1 dan L2. Jika kabel penghubung ke sirkuit utama terputus atau mengalami gangguan kontak, perangkat akan segera memberikan peringatan. Fitur ini memastikan bahwa sistem pelacakan gangguan selalu dalam kondisi siap sedia dan tidak memberikan informasi yang salah (false negative) saat terjadi insiden isolasi yang sebenarnya.

Komunikasi Kecepatan Tinggi via CAN Bus

Untuk menjamin pertukaran data yang cepat dan stabil antar perangkat dalam satu rak panel medis, Generator Sinyal Seri ASG10 menggunakan antarmuka komunikasi CAN Bus. Protokol ini dipilih karena ketahanannya yang luar biasa terhadap interferensi elektromagnetik (EMI) yang sering ditemukan di lingkungan rumah sakit. Melalui jalur komunikasi ini, ASG10 dapat berkoordinasi secara mulus dengan AIM-M200 untuk memulai proses pelacakan secara otomatis segera setelah gangguan terdeteksi.

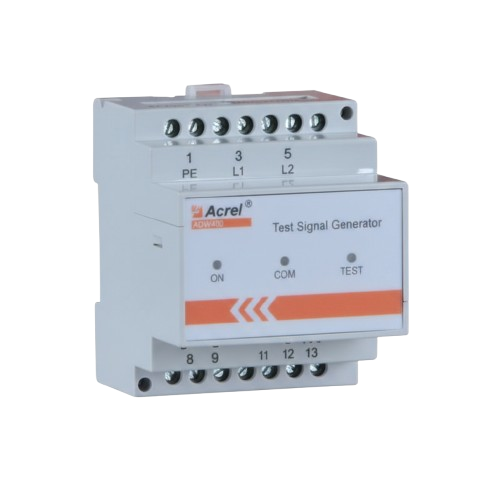

Visualisasi Status dengan Indikator LED yang Jelas

Kemudahan operasional di lapangan didukung oleh indikator LED pada panel depan perangkat yang mencakup:

• LED On: Memberikan informasi status daya perangkat.

• LED Comm: Menunjukkan aktivitas komunikasi data pada jaringan CAN Bus.

• LED Test: Menandakan bahwa perangkat sedang aktif melakukan proses pembangkitan sinyal uji atau simulasi gangguan.

Spesifikasi Teknis Utama ASG10

• Integrasi Sistem: Kompatibel penuh dengan AIM-M200 dan pelacak lokasi gangguan AIL100.

• Fungsi Utama: Mengetahui lokasi kesalahan atau gangguan sinyal secara otomatis.

• Keamanan: Dirancang sesuai dengan standar kelistrikan medis internasional untuk memastikan tidak ada arus bocor yang membahayakan.

• Instalasi: Desain ringkas yang memudahkan pemasangan pada rel DIN di dalam panel distribusi medis.

Penerapan Strategis di Rumah Sakit Modern

Implementasi Generator Sinyal Seri ASG10 secara signifikan mengurangi waktu perbaikan (Mean Time To Repair) pada instalasi rumah sakit. Tanpa alat ini, teknisi harus melakukan pengecekan manual satu per satu pada setiap sirkuit, yang mana sangat tidak efisien dan berisiko. Dengan sistem pelacakan otomatis dari seri ASG10, rumah sakit dapat memastikan bahwa sistem kelistrikan mereka selalu berada dalam performa puncak, mematuhi standar akreditasi kesehatan, dan yang terpenting, memberikan perlindungan maksimal bagi nyawa pasien.
